变频器的基本结构

各生产厂家生产的通用变频器，其主电路结构和控制电路并不完全相同，但基本的构造原理和主电路连接方式以及控制电路的基本功能都大同小异。下图所示为通用变频器结构原理示意图。

主要包括三个部分：一是主电路接线端，包括接工频电网的输入端（R、S、T），接电动机的频率、电压连续可调的输出端（U、V、W）；二是控制端子，包括外部信号控制端子、变频器工作状态指示端子、变频器与微机或其他变频器的通信接口；三是操作面板，包括液晶显示屏和键盘。

科比变频器维修

keb变频器维修

变频器外观结构图

ABB公司ACS600变频器结构图

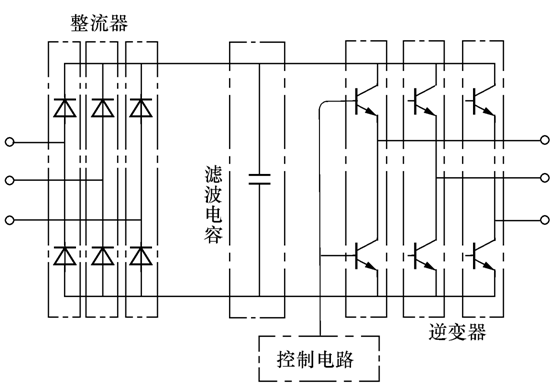

通用变频器由主电路和控制电路组成，其基本构成如下图所示。其中，给异步电动机提供调压调频电源的电力变换部分称为主电路，主电路包括整流器、中间直流环节（又称平波回路）和逆变器等。
